高速噴水室-土建結構

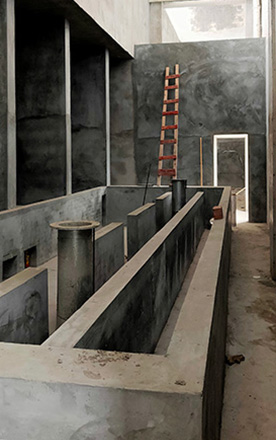

土建式噴淋室內壁為防水墻,并包括下列部件:

● 硬質聚苯乙烯均流器,均勻氣流,提高熱濕交換效率,導流板內設維修檢查門,便于進入噴淋室檢修。

● ABS擋水板,起到分離空氣和水汽的作用,是當前世界上性能優越,高效率低阻力擋水板。

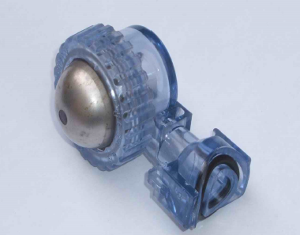

● 6mm口徑噴嘴,塑料制作,獨特的噴嘴形式提高霧化能力,性能優越,減少堵塞情況的發生。噴嘴上有旋緊式噴帽,用快速安裝夾子固定在直管上,便于裝拆。

● 噴淋水管是采用PVC管,管的連接方式是耦合方式。

● 附件包括專用水泵吸水管、浮球閥、溢水管等

以下為噴水室的主要部件,更多內容可以查看備件清單



技術數據:

空氣流速(米/秒):4-6

處理風量(立方米/小時):30000-253000

壓力損失(帕):60-125



尺寸規格:



料號
Article-No.

噴淋室高度
Height
mm

噴淋式常用高度
Width
mm

備注
Remark

0015.6311

H=1976mm

1520

包括Including
1 均流板flow straightener
2 擋水板drop eliminator-ABS
3 噴排spray pipe
4 集水槽sump cpl. (only for h=2940 )
5 進水橫管distributor
6 溢流over flow
7 浮球閥float valve

0015.6312

1824

0015.6313

2128

0015.6314

2432

0015.6315

2736

0015.6316

H=2940mm

1520

0015.6317

1824

0015.6318

2128

0015.6319

2432

0015.6320

2736

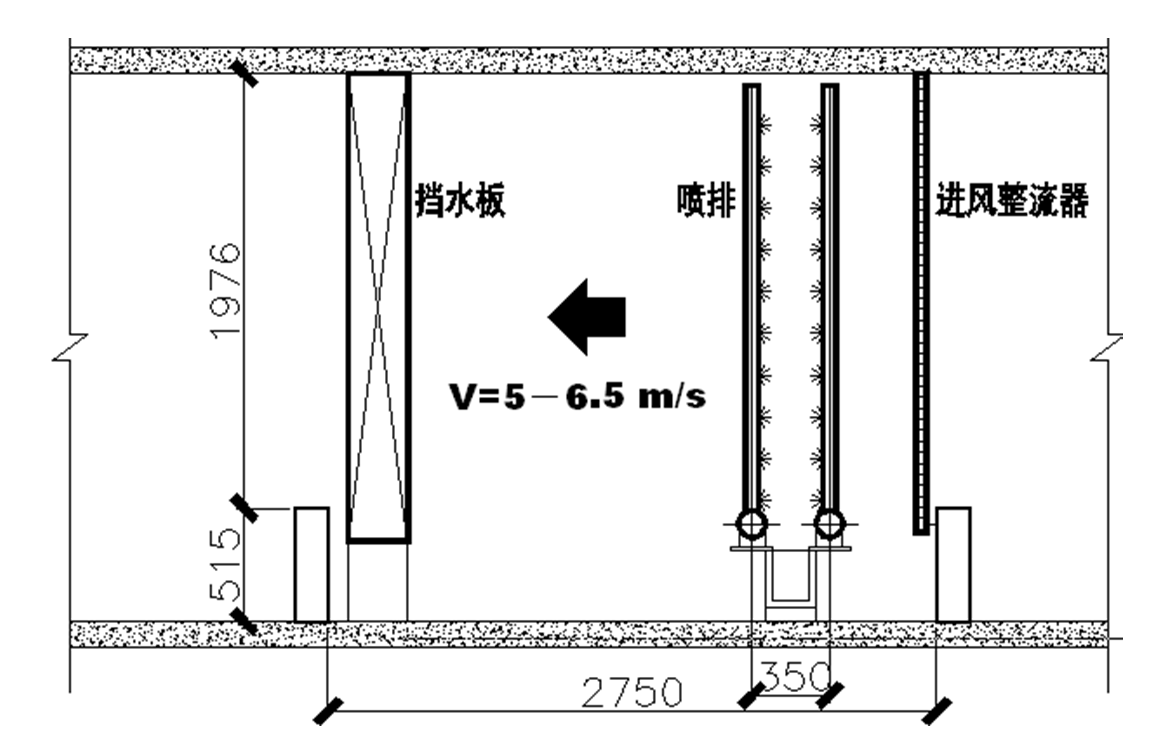

H=1976噴水室的剖面圖

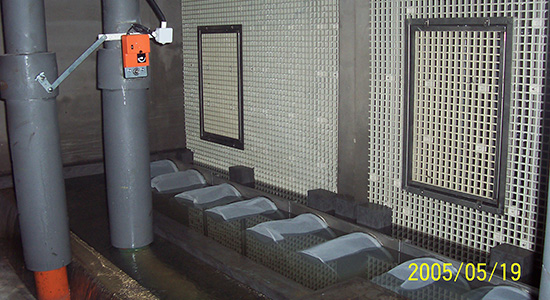

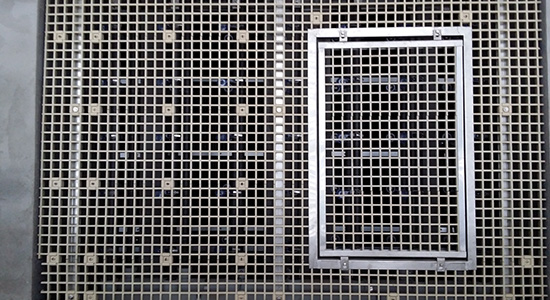

導流格柵

用途:安裝在噴水室入口,噴排管前,作用是減少進入噴水室空氣中的渦流,提高空氣與水之間的熱濕交換效率。

規格:單片格柵尺寸(608x304)

可組合尺寸:

高度mm:1368;1672;1976;2940

寬度mm:1520;1824;2128; 2432;2736

特點:流線形的聚苯乙烯板組成,整流格柵和不銹鋼立柱、橫梁支架組成,有檢查門方便進入噴淋室。







料號

Article-No.

寬度尺寸 Width

mm

Air straightener

H=1976

0016.6311

W=1520

0016.6312

W=1824

0016.6313

W=2128

0016.6314

W=2432

0016.6315

W=2736

Air straightener

H=2940

0016.6316

W=1520

0016.6317

W=1824

0016.6318

W=2128

0016.6319

W=2432

0016.6320

W=2736

Raster 導流板

1202.3701

606x303

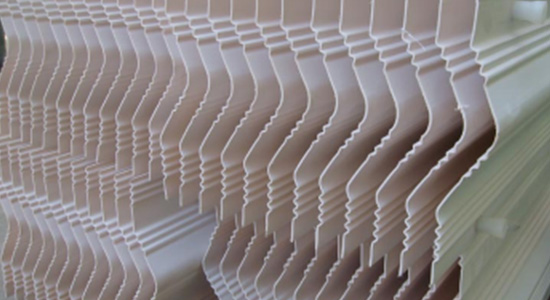

擋水板

用途 : 帶水滴的空氣在擋水板中間曲折前進,由于慣性作用,粘附在板表面,形成水膜,從而將空氣中懸浮的水滴分離出去,防止空氣中含水量過大造成噴淋室后的設備銹蝕。

高度mm:1368;1672;1976;2940

寬度mm:1520;1824;2128; 2432;2736

特點:波紋形結構,空氣阻力小,擋水效果好,結構簡單,防腐耐用,易于做清潔工作,安裝維修方便。





Item

Name

Article-No.

Specification

1

Drop eliminator 擋水板
H=1976

0017.1411

W=1520

2

0017.1412

W=1824

3

0017.1413

W=2128

4

0017.1414

W=2432

5

0017.1415

W=2736

6

Drop eliminator 擋水板
H=2940
twin eliminator & ss sump

0066.1201

W=1520

7

0066.1202

W=1824

8

0066.1203

W=2128

9

0066.1204

W=2432

10

0066.1205

W=2736

11

Eliminator pack end 端部擋水板組件

1209.4406

L=2088

12

Eliminator pack comp. 擋水板組件

0017.0003

L=2088

13

Eliminator/separate lamella 單個擋水片

1232.7103

L=2088

14

Sump 積水盤



W=1520

15



W=1824

16



W=2128

17



W=2432

18



W=2736

19

Eliminator/separate lamella 單個擋水片

1232.7101

L=1480

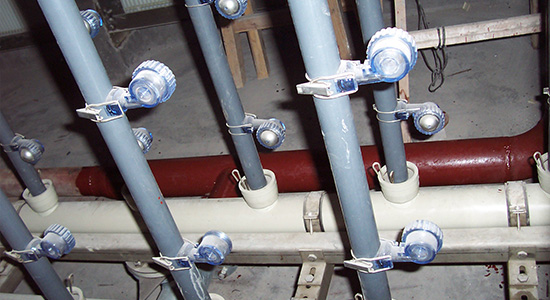

噴排組合

用途:通過噴嘴把水噴成細小水滴,以增加空氣與水之間的接觸面積,從而增加其熱濕交換作用,噴嘴采用新型離心式。

規格:

高度mm:1368;1672;1976;2940

寬度mm:1520;1824;2128; 2432;2736

特點:橫管采用PE材料,豎管采用PVC材料,支架采用304不繡鋼,防腐劑性能好。














名稱
Name

料號
Article-No.

規格
Specification

Spray bank 噴排組合
H=1976

0016.7641

W=1520

0016.7642

W=1824

0016.7643

W=2128

0016.7644

W=2432

0016.7645

W=2736

Spray bank 噴排組合
H=2940

0016.7656

W=1520

0016.7657

W=1824

0016.7658

W=2128

0016.7659

W=2432

0016.7660

W=2736

Spray nozzle 噴嘴

0020.2401

D=6mm

SS clip for spray nozzle 不銹鋼噴嘴緊固扣

1280.1101

D=40

Base sealing ring for spray pipe 噴排底座密封圈

1320.8301



SS clip for spray pipe 噴排不銹鋼卡扣

1300.0101

3x225

Spray pipe cpl. 噴排管組件

0020.6203

L=1958

Spray pipe cpl. 噴排管組件

0020.6206

L=2870

Distribute pipe for spry 噴排進水橫管

1201.4002

L=1322/5 holes

1201.4003

L=1626/6 holes

1201.4004

L=1930/7 holes

1201.4005

L=2234/8 holes

1201.4006

L=2538/9 holes



靜態水過濾器

人工清理,多種組合方式,用于非棉紡車間的噴水室過濾循環水是比較經濟的做法

W=456

W=456Xn



(N=1-10)

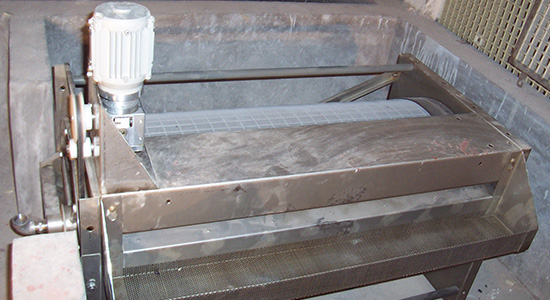

旋轉水過濾器

濾網筒材料為防腐蝕材料,防濺散,網狀濾筒,帶反沖洗,傳動裝置和馬達.不銹鋼材料為保護材料

用途:由于噴嘴孔徑小,當使用循環水時,就需要對水進行過濾,以防雜質堵塞噴嘴口。

規格:濾籠直徑為520,濾籠長度為1044,濾籠網目為1600u

特點:過濾效果好,運行可靠,減輕工人的勞動強度。

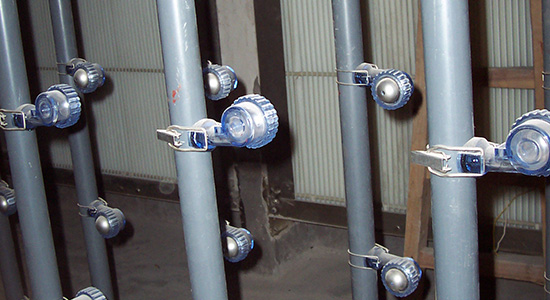

噴嘴



Ø6高效率離心式噴嘴,不易堵塞,耐用壽命長,霧化效果好。

霧化的壓力區間大,根據實驗數據,噴水壓力從3bar降低至1.5bar時,可量化的霧化效果僅減弱30%,仍然是目前市場廠效果好的噴嘴。

Ø6噴嘴的噴水量和噴水壓力的關系式為

w=550P0.46

式中 w為噴水量,kg/h;p為噴水壓力, bar,適用范圍 1.0-3.0 bar。

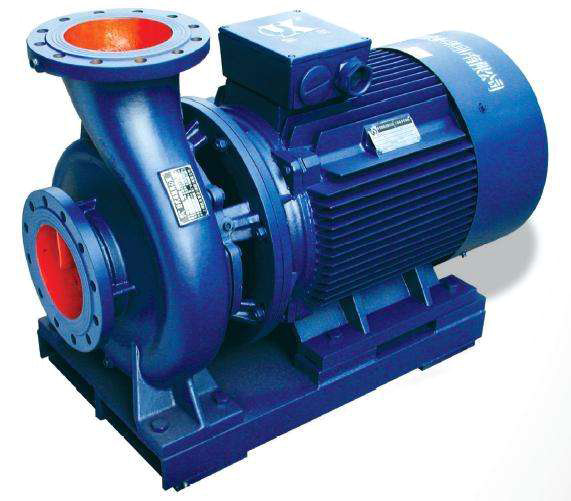

噴淋水泵

對水泵而言,轉速比和流量比成一次方關系,和揚程比成平方根關系,和功率比成立方根關系。因此對水泵而言,頻率變小流量和揚程均要變小,甚至揚程變小的幅度要大于流量。

所以水泵的特性曲線必須適應噴淋系統的性能,變頻運行時,理論上揚程會衰減的更快,所以選擇合適的噴淋系統和水泵,才能在變頻運行時,揚程不會衰減太大,保證基本的霧化效果。

采用凱泉單級離心水泵,具有效率高、振動小、噪聲低的性能。馬達符合ICE標準,IP54等級,運行可靠。完美的設計確保泵的無泄漏,長壽命運行,節約建設投資40%-60%。變頻控制,適用高標準工廠要求,提高控制精度,并節約大量能源。





Article-No.
名稱

Specification
規格

The matching air washer size Examples
舉例:適應的噴水室尺寸

KQW150-315

KQW150-315/30KW-4
220-250m3/h H=25-27m

2x2432x2940

KQW150-300

KQW150-300/22KW-4
180-220m3/h
H=25-27m

2x2736x1976
2x1824x2940
2x2128x2940

KQW125-160

KQW125-160/22KW-2
180-190m3/h
H=25-27m

2x2432x1976
2x1824x2940

KQW125-150

KQW125-150/18.5KW-2
150-175m3/h
H=25-27m

2x2128x1976
2736x2940
2x1520x2940

KQW125-140

KQW125-140/15KW-2
100-140m3/h
H=25-27m

2432x1976
2736x1976
2x1520x1976
2x1824x1976
1824x2940
2128x2940
2432x2940

KQW100-150

KQW100-150/11KW-2
40-80m3/h
H=25-27m

1520x1976
1824x1976
2128x1976
1520x2940
